Ein 6-stimmiger Synthesizer mit dem V2164 IC
Auf der Basis des beretis vorgestelltem AS3394 Synthesizers ein weiterer polyphoner Synthesizer mit folgenden Merkmalen:
Der V2164 Synthesizer nutzt den bekannten 4-fach VCA Chip 2164. Der Ursprünglich von SSM / Analog Device entwickelte Chip wurde Ende der 80er Jahre abgekündigt wurde. Seit einigen Jahren wird er jedoch wieder von CoolAudio und SSI gebaut.
Hauptgrund für die Entwicklung dieses Synthesizer war der geringere Preis des V2164 gegenüber dem AS3394. Während ein AS3394 mit 12-15 Euro zu buche schlägt, kostet der V2164 nur 3,-- Euro.
Die Sounds kommen alle vom V2164 Synthesizer.

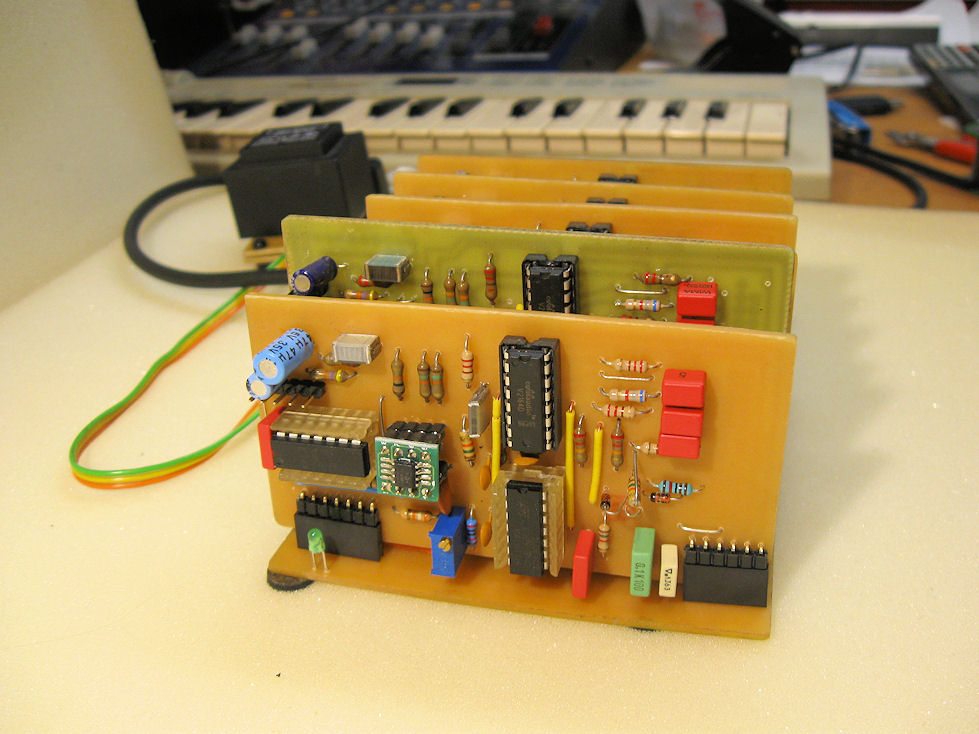

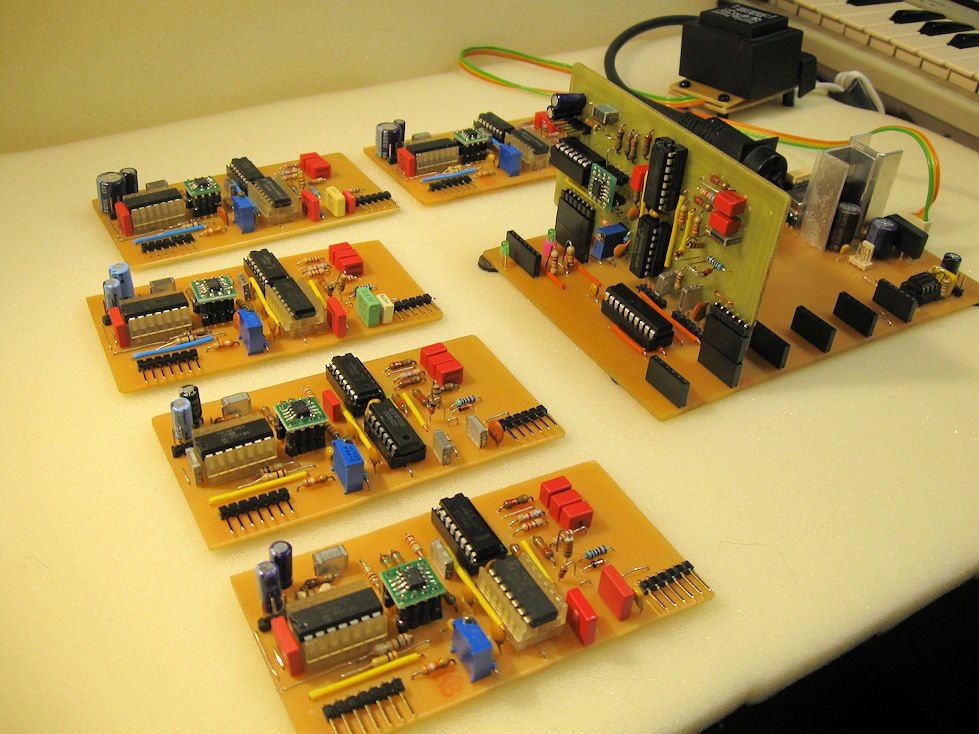

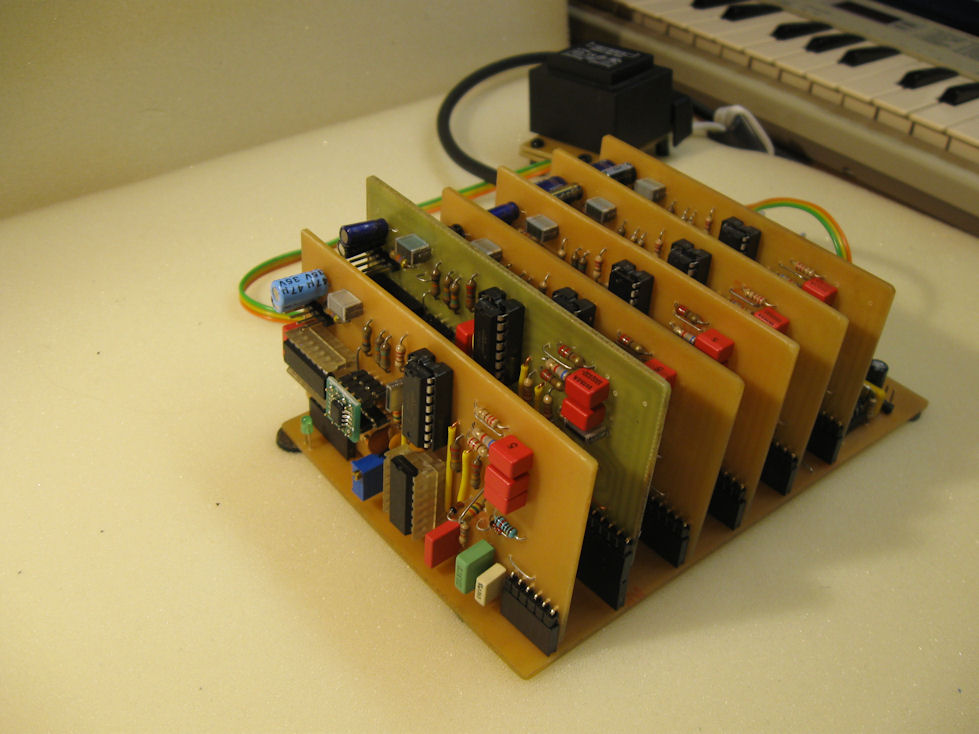

Wie bereits gesagt war bei dem Entwurf dieses Synthesizers die Reduzierung der Schaltung und Bauteilkosten ein Hauptmerkmal. Da der V2164 "nur" vier VCA's hat ist das Filter auch nur 12dB /Okt. steil. Der Oszillatormix wird hier mit einem digital Poti realisiert. Auch der Microcontroller konnte verkleinert werden. Die Voiceplatine ist insgesamt kleiner geworden, sodaß jetzt aus einer Europakarte 3 Voiceplatinen gebaut werden können.

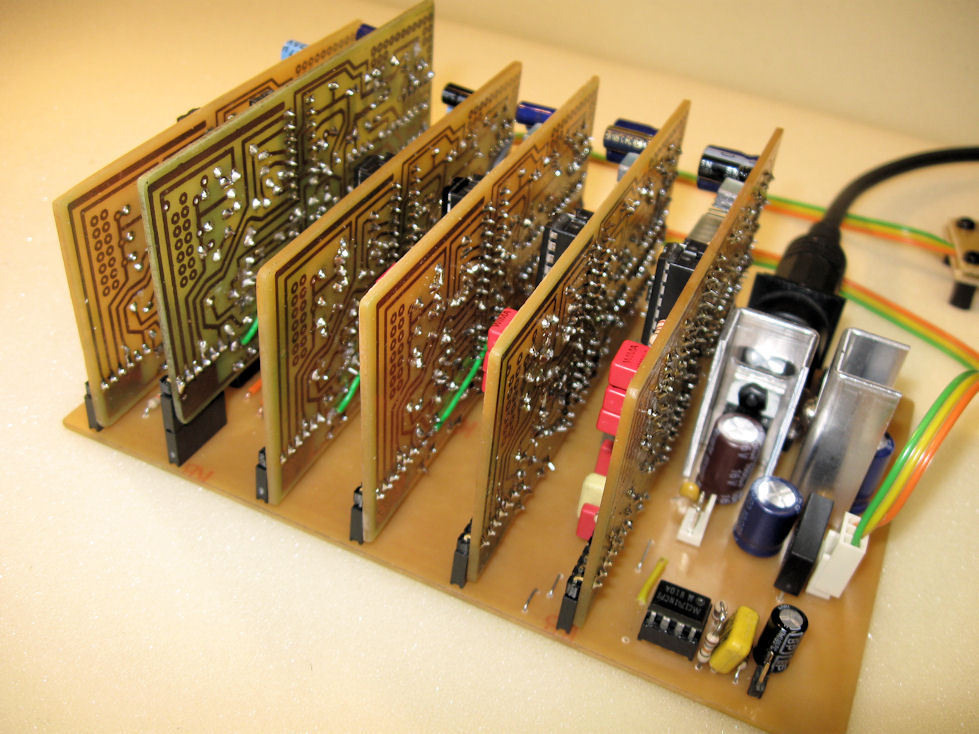

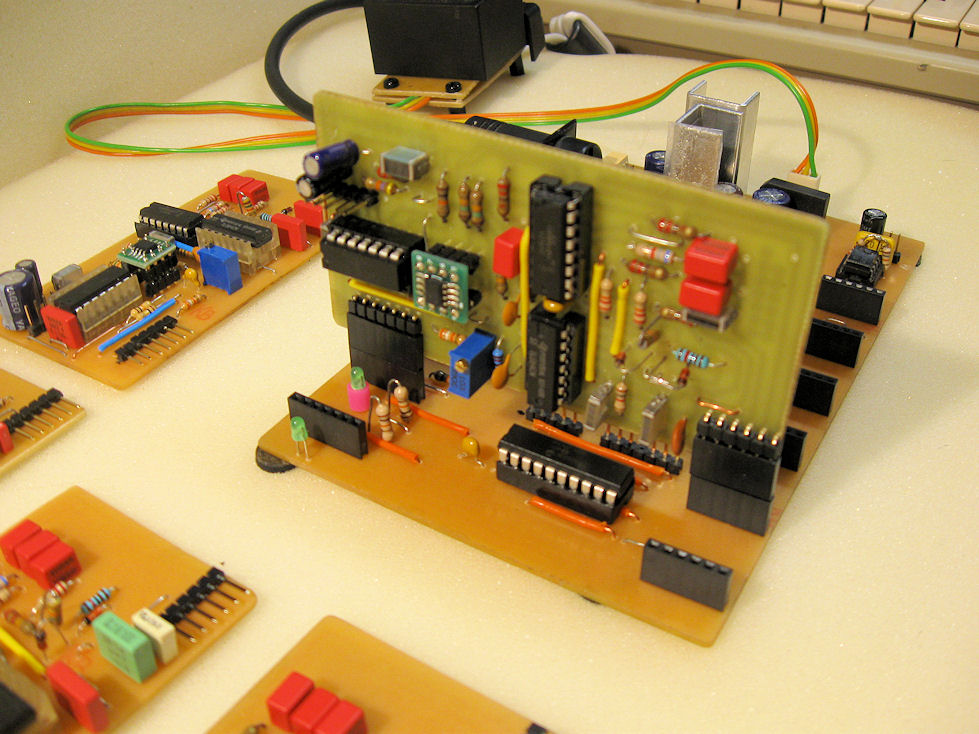

Das Mainboard ist quasi identisch zum AS3394 (gleiche Schnittstellenbelgung und Abmessungen). Es müßen lediglich 2 Widerstände im Summierer gestauscht werden. Der Assigner Prozessor ist identisch zum AS3394.
Es gibt auch wieder eine Monophone Version des Synthis. Das heißt man kann ersteinmal "klein" anfangen mit einer Stimme und Mainboard und bei gefallen zur polypohnen Version mit Effektboard hochrüsten.
Die zum Bau notwenidge Firmware der Microcontroller kann an dieser Stellen nicht direkt zum Download angeboten werden. Sie kann jedoch auf Anfrage per E-Mail gerne zugesandt werden.
Update 26.5.2021 : Im Bestückungsplan Voiceplatine war C8 100uF falsch herum eingezeichnet. Der Pluspol zeigt nach links zum Platinenrand
Danke an BStorm für die Info.
