Ein sechsstimmiger Synthesizer mit Moog Ladder Filter.

Statt des oft verwendeten CA3046 Bausteins, wird hier ein LM389N verwendet.

Der LM389N ist eigendlich ein Audioendverstärker, entwickelt für Kofferradios und Kasettenrecorder. Auf dem IC sind außer dem Verstärker auch noch drei Transitoren für allgemeine Anwendungen verfügbar. Und so dachte ich mir, daraus könnte man doch ein klassisches Moog Filter bauen.

Ein 13600 OTA ergänzt das ganze um die Resonanzkontrolle. Der zweite OTA wird als VCA verwendt.

Als Steuerungsprozessor kommt diesmal ein ATMEL ATTiny1614 zum Einsatz.

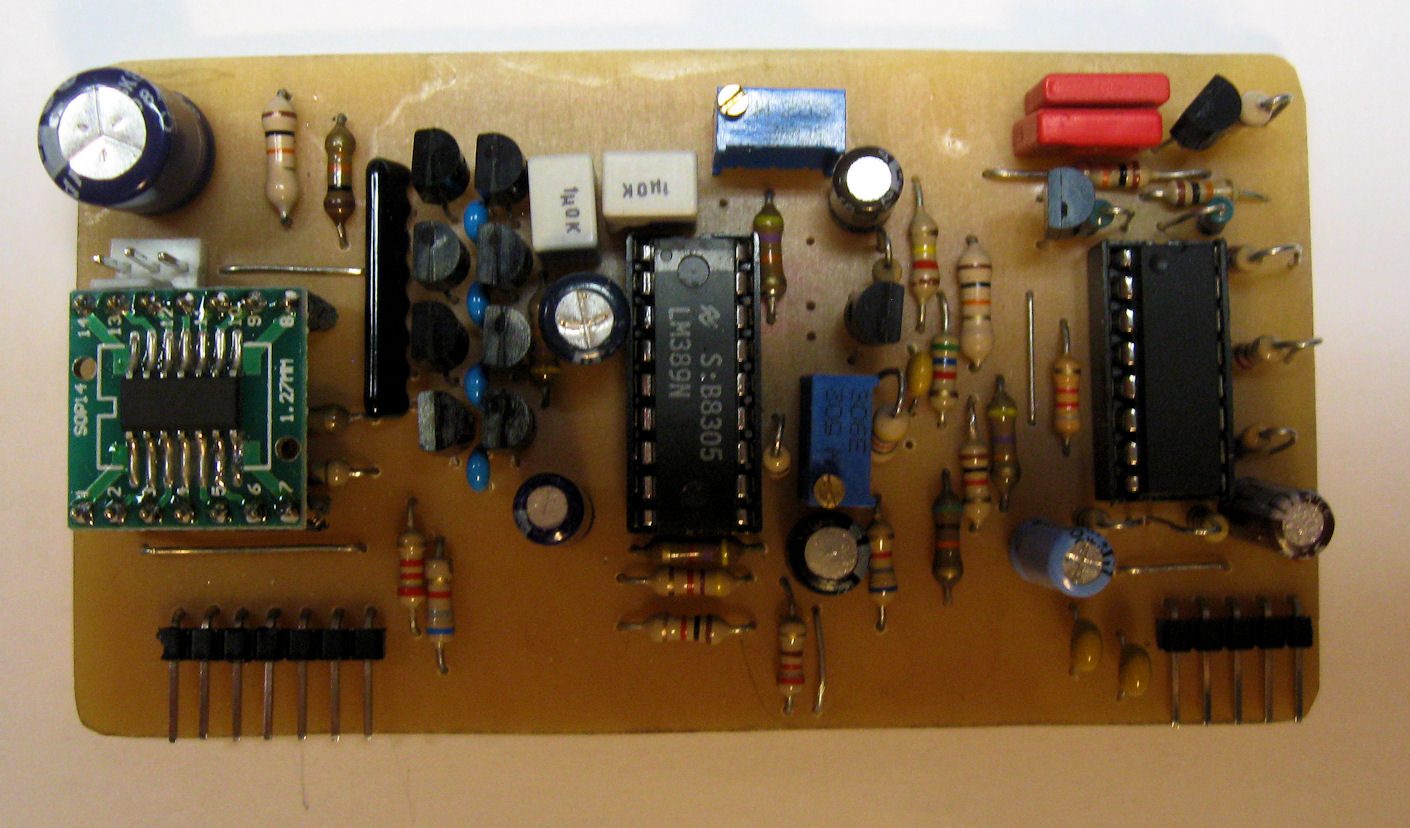

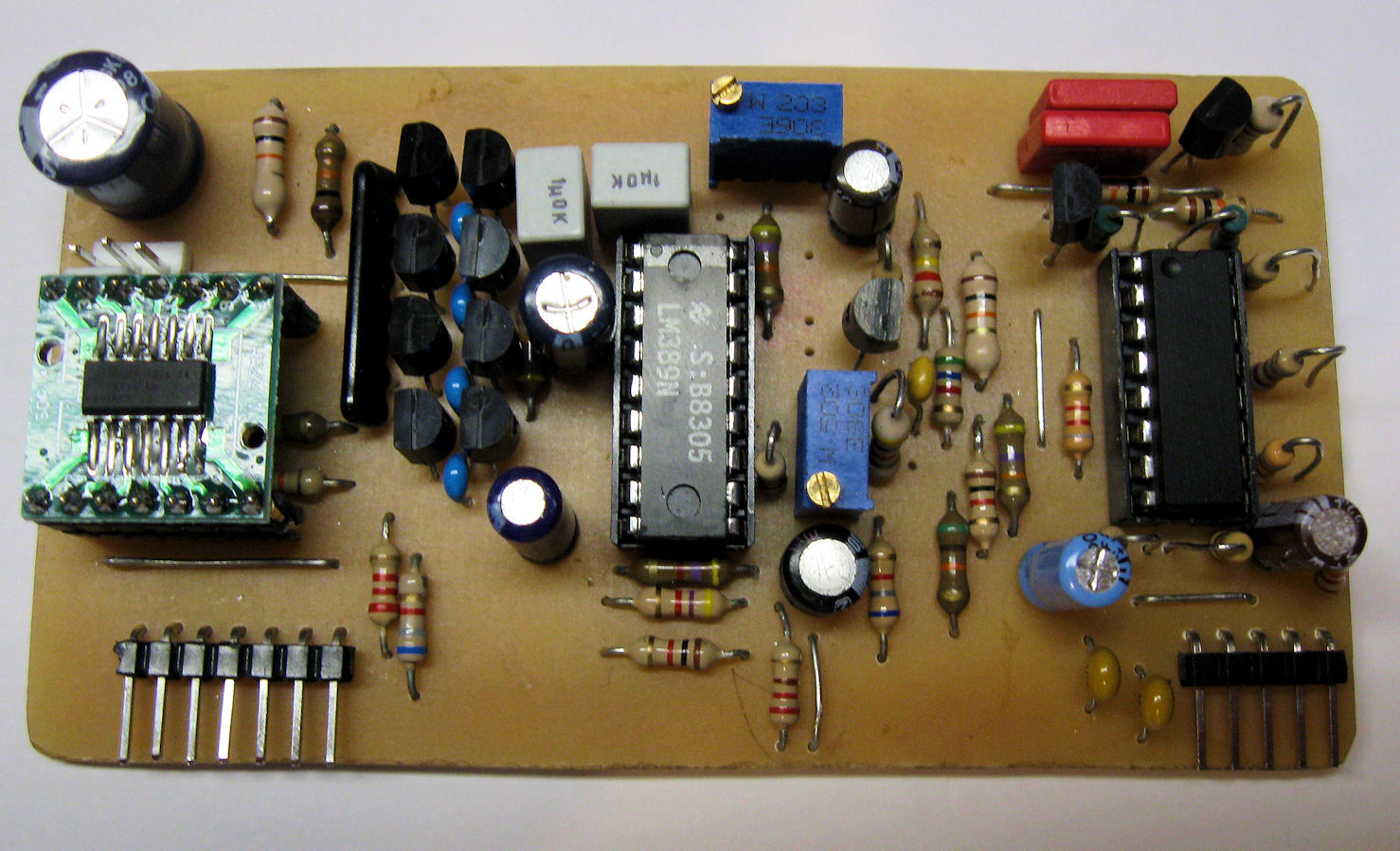

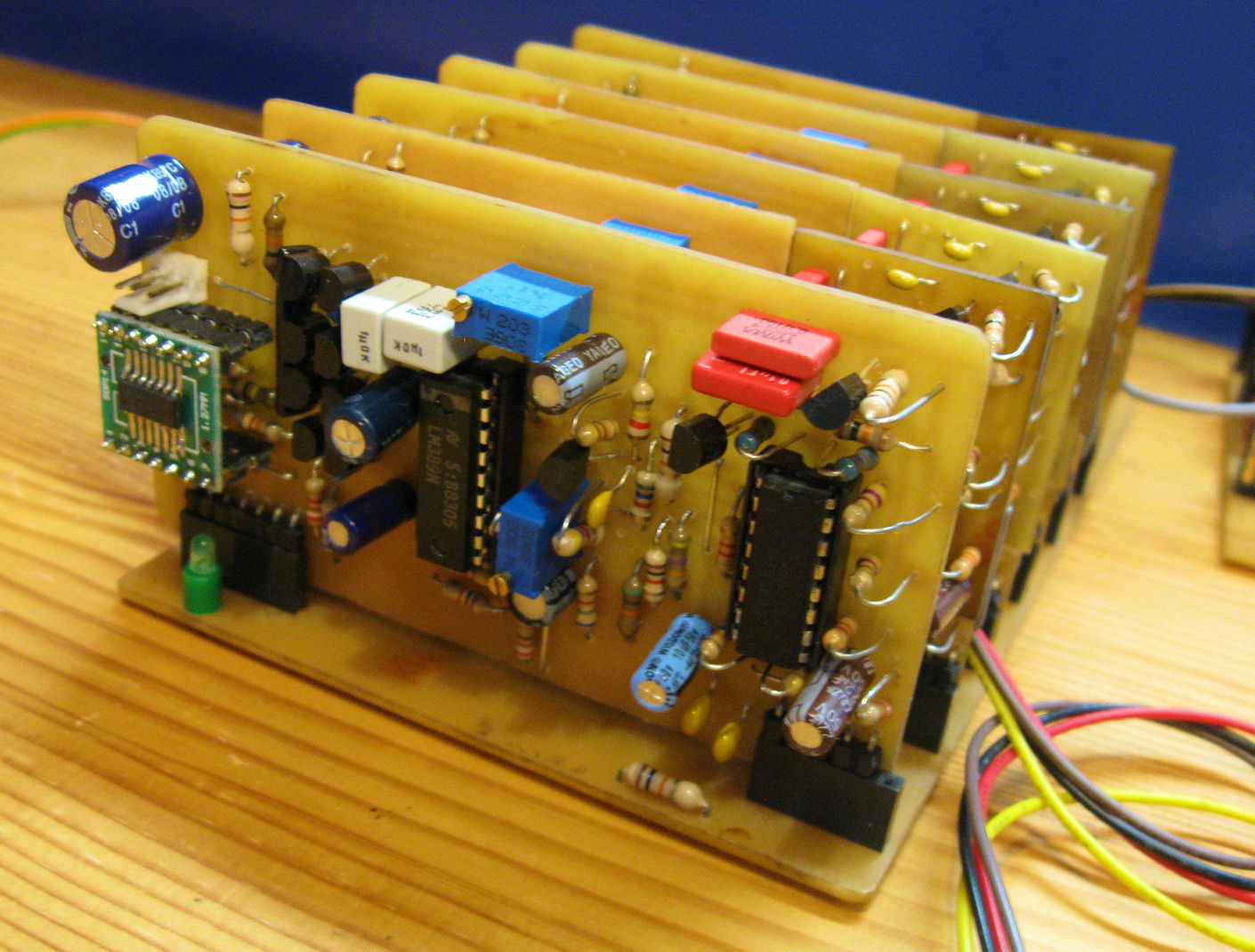

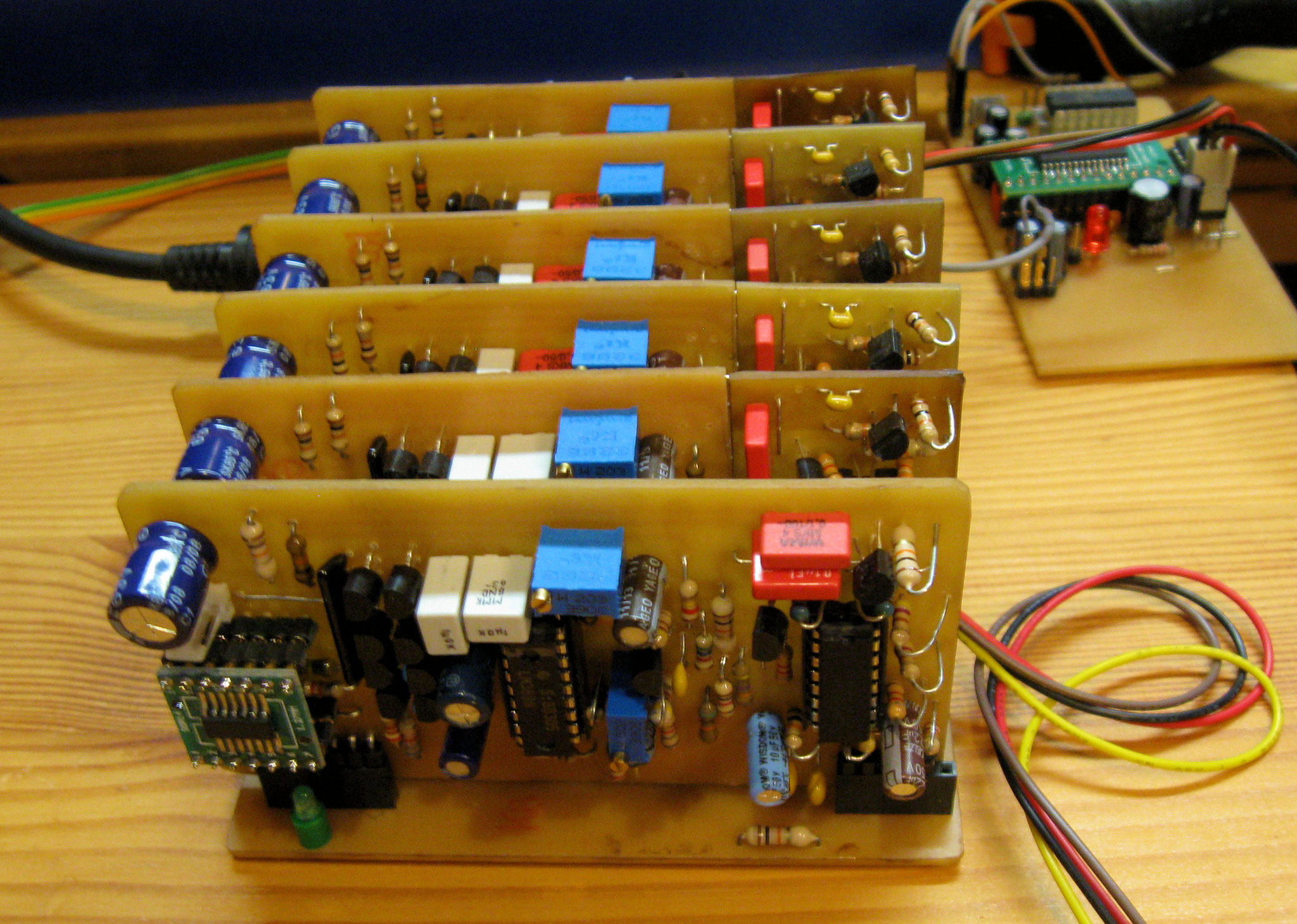

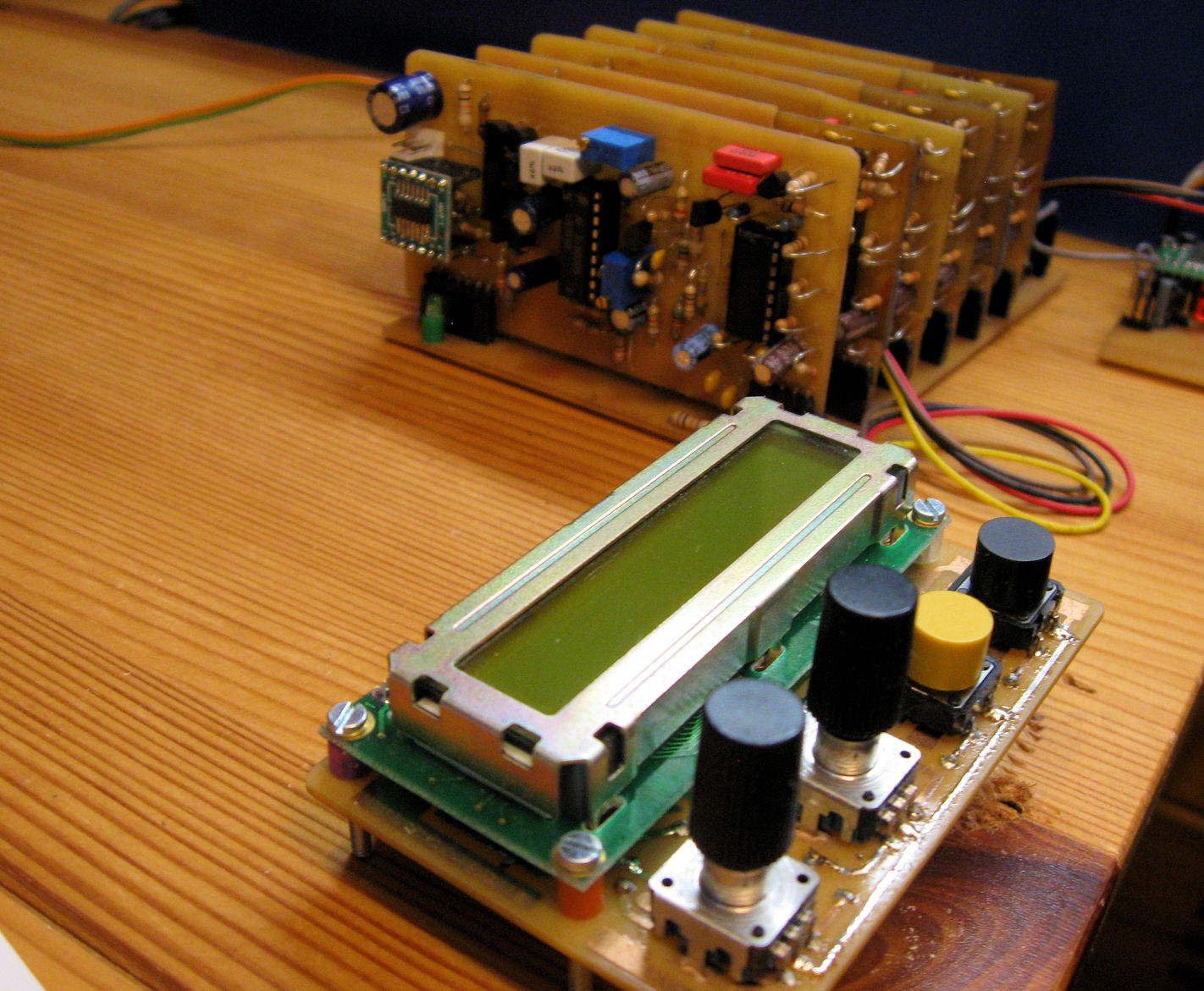

Die fertige Synthesizervoice paßt auf das bereits vorgestellte Mainboard, und kann ggf um Display und Effektboard aus den Vorgängern erweitert werden.

Ressourcen, oder was man zum nachbauen besonderes braucht:

Der LM389N stammt aus den 90er Jahren und ist schon lange Abgekündigt. Bis dato (Stand Jan. 2023) kann man ihn aber noch bei verschieden Händlern bekommen (Reichelt, Kessler, BG Electronic....) Der Preis ist mit 50...60 Cent spotbillig.

Der ATTiny1614 gehört zur neuesten Familie der AVR Prozessoren und wird mit dem UPDI Interface programmiert. Dies setzt einen UPDI Programmer voraus. Der normale "ISP-Programmer" wie man Ihn vom ATMega8 kennt funktioniert nicht. UPDI Programmer können selbst gebaut werden oder am besten kauft man sich für 25,-- Euro einen fertigen Programmer (z.B. DIAMEX EXA Prog). Die UPDI Schnittstelle kommt mit 3 Drähten aus.

Die Ladder Transitoren müßen selectiert werden. Das ist eine Wissenschaft für sich. Ich habe einfach 50 Transistoren gekauft und mit einem Multimeter mit eingebautem Transistortester (hfe) gleiche Paare gesucht.
