Eine Midi Erweiterung und Prozessorupgrade mit folgenden Funktionen:
- digitales Effektgerät auf Basis FV-1
- Programme im EEProm, keine Speicherbatterie
- Midi IN
- Sounparameter per Midi Controller steuerbar
- Midi Note ON / Note OFF und PitchBend
- Midi OUT für Programm Backup
- 128 Programme per PrgChange (32 User, 96 Fix)
Der PolySix gehört zu den erstaunlichsten Synthesizern die je gebaut wurden. Auch heute, nach über 40 Jahren, gibt es sehr viele Fans diese Synthesizers. Im Netz gibt es bereits mehrere Midi Erweiterungen und Verbesserungsvorschläge, und das Interesse an diesem Gerät ist nach wie vor ungebremst.
Motivation:
Es stellt sich die Frage, warum noch ein Midi Interface entwickeln ?
Ursprünglich wollte ich nur ein einfaches Hall Effektgerät hinzufügen. Aber dann sollten die Effekte auch mit den Programmen passend wechseln. Und es wäre doch schön wenn man die Effekte am Gerät (ohne PC) anpassen könnte..... Es kammen immer neue Ideen dazu. usw.... Der Weg ist das Ziel.
An dieser Stelle gilt mein ganz besonderes Dankeschön an Bob Grieb, alias "Tauntek" für seine ausgezeichnete Vorarbeit und Information auf seiner Homepage zum PolySix.

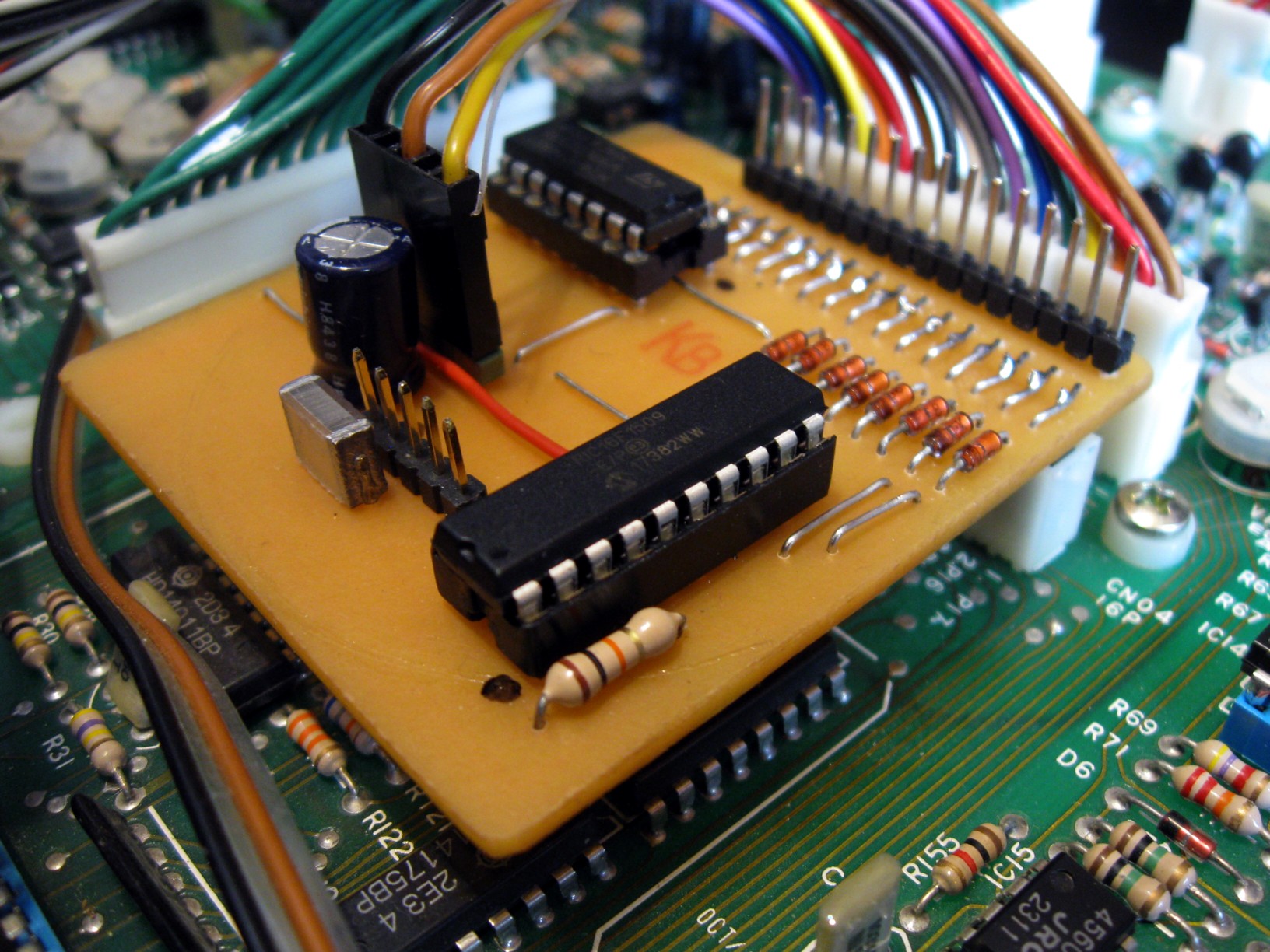

Dieses Upgrade besteht aus 3 Baugruppen:
Ressourcen, oder was man zum Nachbau braucht:
Zum programmieren des AT89S8252/53 braucht man einen Programmieradapter (wenn man nicht auf ein entsprechenden EPROM-Programmer zurückgreifen kann). Im Download Paket ist eine entsprechende Schaltung / Anleitung für den Selbstbau enthalten.
Ansonsten sind bis auf den FV-1 Chip alle Bauteile auf "Reichelt-Niveau" beschaffbar.

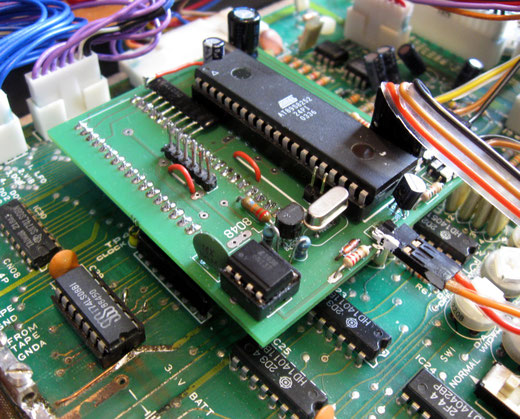

Die Doppelseitige Platine KLM8252 sollte man unbedingt von einem professionellem Fertiger machen lassen. Sie ist auch das teuerste Bauteil diese Projekts.
Platinenlayouts und die notwendige Firmware gibt es kostenlos im Download.
